運煤車GPS視頻監控解決方案

一、系統概述

 隨著視頻監控技術和無線通訊技術的發展，各種先進技術應用在車輛動態監控領域，技防與人防有效補充，共同提高安全防備和調度管理能力。系統平臺，基于北斗車輛視頻監控/GPS定位技術、GIS地理信息技術以及3G/4G無線通信技術，滿足交通部JT/T796要求，執行JT/T808、JT/T809通信協議，采用分布式部署及模塊化設計，通過視頻監控終端和外接設備，實現對運輸車輛的監控需求。實現了對運輸車輛的智能監管，達到了實時監控、事中管理、事后查詢的目的.

二.系統的功能
1. 可對全程定位錄像和遠程視頻監控，一旦發生停車超時等異常情況，利用4G無線可實時遠程視頻監控瀏覽及存儲，了解現場情況并采取措施。可通過存儲錄像數據進行數據分析，和證據固定。

2車載4G視頻監控系統報警終端主要功能；設備失效報警主要包括：設備視頻丟失報警、設備斷電報警，SD卡儲存介質丟失報警；停車超時報警，電子圍欄報警，等報警。

 3.、gps定位系統，可實時，了解車輛，位置，速度，狀態，里程，停車地點，停車時長，車輛GPS軌跡查詢與錄像回放 通過GPS軌跡查詢，可以實時監測運營車輛的運輸狀況。


4.視頻監控與GIS電子地圖管理有機結合，將“4G”遠程視頻信息與車載GPS信息在同一界面體現出來，監控中心非常直觀就可以看到運輸車輛的正常工作情況，一旦有報警信息，便于指揮中心最快作出反應，第一時間處理。實現對運輸車輛過程的監控和管理。

三、系統特點
    1、系統具有良好可擴展性，隨著監控點的增加，只要增加前端設備即可。
    2、用戶可通過監控中心電視墻或者電腦客戶端鏡頭輪跳切換方式，連續24小時實時監控。
    3、系統具有監控、錄像、回放、傳輸和備份功能，設備支持前端硬盤或SD卡D1存儲。
    4、可采用通過客戶端、電視墻等多種方式瀏覽前端各監控點視頻圖象

    四、運煤輸車隊需求
 （一.）   實現運煤車輛從煤場到廠區的，運輸過程的定位和運輸貨物全程視頻監控，1.通過視頻監控系統，外設高清廣角攝像機對車箱貨物、實現實時視頻監控及存儲。2.GPS定位系統可對運輸車輛實現不間斷的位置，行車路線，停車地點，停車時常，等多維度跟蹤管理。3.在運輸過程中，如出現設備斷電，錄像失效（不能正常錄像）SD卡缺失，中途停車超時，車輛不在規定線路行駛，平臺報警提示監控人員查看。

（二）.需求分析，安裝gps視頻終端的目的，全程監控運輸車輛礦石運送過程，防止煤被盜被換。一旦被盜及時發現及時處置，并保存證據。最終達到把煤，保質保量安全送達的目的。

（三），設計方案如下

1.4G視頻終端，加后置攝像頭，gps對車輛進行動態監控，后置攝像機對貨物進行視頻監控，設定電子圍欄，停車超時報警，設備中途斷電報警，離線報警，SD卡儲存介質丟失報警，錄像失效提醒等。一旦觸發報警，提示監控人員及時查看處置，并固定證據。

4.德寶建議，運輸途中礦石被盜被換時，運輸車輛必定短時或長時停車，由于運輸線路的不唯一性，添加電子圍欄，反倒更麻煩。只要對車輛途中停車時長，停車錄像無死角覆蓋，即可達到監控的目的。

 五.     產品效果圖

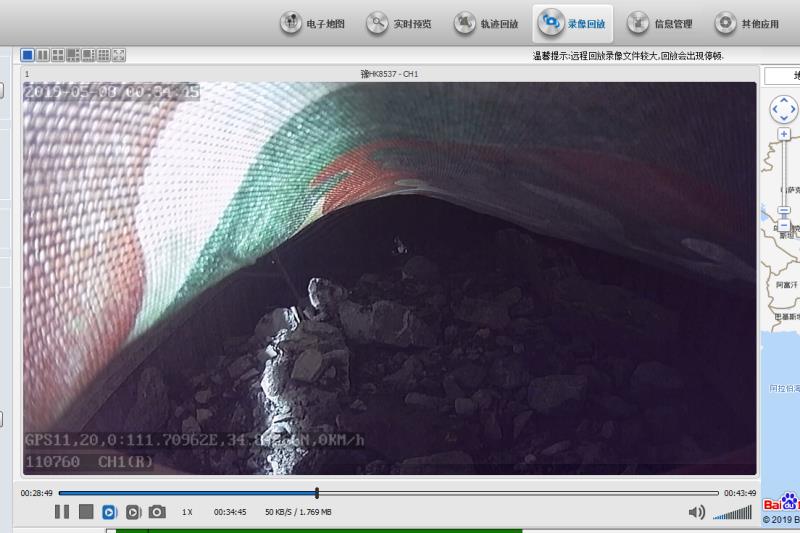

    5.1本地錄像效果截圖5.2車載錄像+GPS監控畫面車尾后門效果
