車載視頻監控設備安裝取電方法
車載視頻監控設備主機電源取電
按照電源線接口定義進行連接,連接前請檢查接入電源電壓,需在8-36V范圍內,建議工作電壓為12V或24V,防止出現因電壓不匹配導致的設備異常。電源線長度不夠時, 可以使用RVV導線延長接線,電源延長線徑不小于1.5mm2。

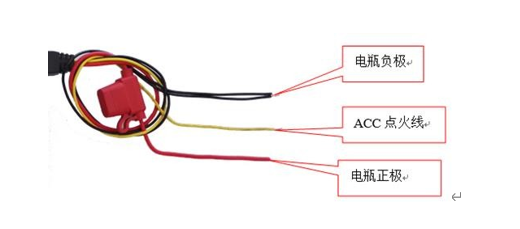

電源紅線(正極)接汽車的常電既汽車主控電源正極。
電源黑色(負極)應連接到汽車電源的負極或搭鐵,搭鐵時要保證搭鐵之處導電良好。電源橙色(點火)應連接到點火控制電纜上既車輛運行時才有電的線路上。
接電源適配器調試設備時,請將紅線和橙線并在一起接電源正極上。
1 車載視頻監控設備常電查找

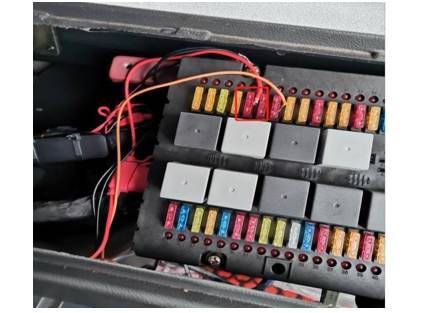

關閉車輛鑰匙,打開車輛保險盒,使用試電筆或萬用表進行測量查找,找到有電的保險后將其拔下,將電源線的紅線固定在保險絲有電的插腳上,然后將保險插入到保險盒上。
1.2 車載視頻監控設備ACC 查找
將車輛鑰匙擰到 ACC
或 ON 檔,使用試電筆或萬用表進行測量查找,如測量保險絲有電,則證明該保險絲基本判定為鑰匙 ACC 控制,此時再將車輛鑰匙由 ACC 或 ON 檔擰到 OFF
檔,再次測量保險絲是否有電,如果沒電則證明該保險絲確認為 ACC 信號線, 反之需要重新查找。查找完成后將設備橙色 ACC 線固定在保險絲有電的插腳上,然后將保險插入到保險盒上。德寶科技專注車載監控領域12年,專業提供高清車載視頻監控設備和車載視頻監控解決方案,為運營車輛提供專業技術及可靠的安全保障設備。主營產品有:車載監控,車載錄像機,車載攝像機,車載顯示器等車載監控設備配套產品,是河南車載監控系統優質供應商.想要了解更多關于車載視頻監控系統的相關信息,請關注德寶科技車載監控廠家網站,我們會定期更新;如果想要咨詢車載監控系統價格,歡迎來電咨詢!詳詢耿經理15333866618---0371-61992166,德寶廠家直營,高清車載視頻監控設備,車載視頻監控系統,車載監控請認準德寶科技,德寶官網:www.www.723sihu.com
